10G/25Gメディアコンバータ



10G/25Gメディアコンバータは、イーサネットデータ電気信号と光ファイバーデータ信号間の双方向透過変換・伝送を実現するデバイスです。イーサネット データ信号は、光ファイバ回線を通じて数百メートルから数百キロメートルの距離にわたって伝送できるため、イーサネット ネットワークのカバー範囲が大幅に拡張されます (従来のツイスト ペア ケーブル伝送は通常 100 メートルを超えません)。光ファイバー通信は、伝送距離が長く、通信データ容量が大きく、電磁干渉耐性が強く、中長距離伝送コストが安いという特徴を持っています。高速、高データ フロー、高性能、高信頼性のイーサネット ネットワーク環境を必要とする通信、ラジオおよびテレビ、ブロードバンド ネットワーク、セキュリティ監視、産業用制御、オートメーション システムなどに適しています。




● 都市光ネットワークや光アクセスネットワークの高速相互接続と透過伝送のニーズに対応

● 3R機能をサポート：光信号等化増幅、クロック抽出、光認識再生

● SAN、LAN、WAN、ポイントツーポイント伝送をサポート

● 光ポートレート: 1G~50G レートをサポート

● 透過的な伝送と極めて低い遅延により、ITUT によって指定された DWDM/CWDM 波長をサポートし、EDFA 光増幅および分散管理と組み合わせて伝送距離を延長します。

●ネットワーク管理機能対応：WEB Smartoptics

●取り付けが簡単





パラメータ	ユニット	装置	1U
デバイス、スロット		SFP※2	1 4 スロット
サイズ	うーん		482.6×300×44
電源タイプ		DC5V
動作温度	程度	-5 ~ +65
保管温度	程度	-20 ~ +70
相対湿度		5% ～ 95% 結露なきこと





4.1、単一デバイスの概略図

4.2 1U フレーム図



5.1、デバイスパネルの説明

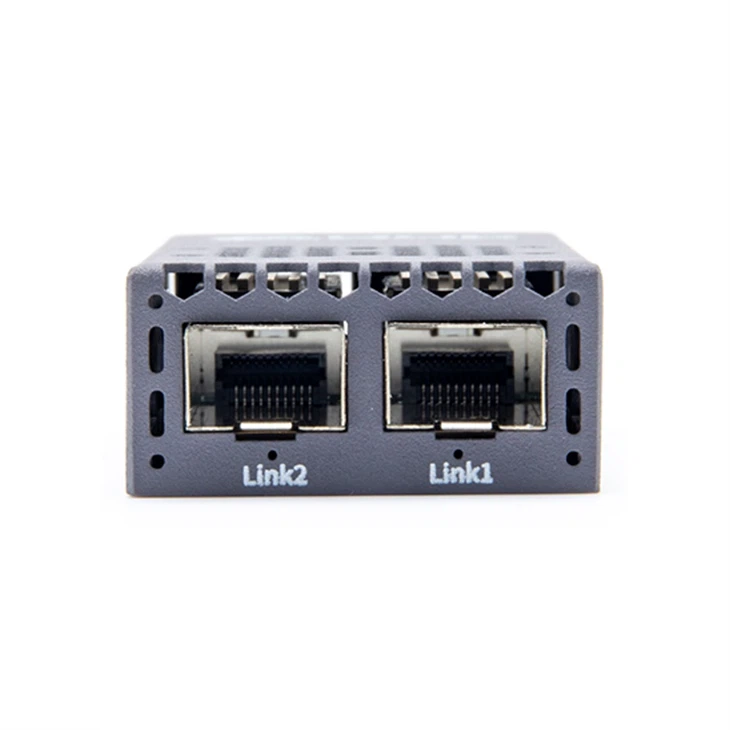

フロントパネル

1) リンク 1、リンク 2 光モジュール インターフェイス: 光モジュール リンクに使用

2) Type-C インターフェース: デバイスステータス表示インターフェース

3) DC インターフェース: DC 5.5 mm 電源インターフェース、動作電圧 5V- 2 A



5.2 操作手順

5.2.1 、ネットワーク管理インターフェイスの操作手順

1) USB - TypeC データ ケーブルを使用して、背面パネルの Type-C ポートに接続します。

2) 指定された実行プログラムを開き、左下隅にあるシリアル ポートを選択して接続します (注: ソフトウェアを初めて使用する場合は、ソフトウェアを認証してアクティブ化する必要があります)
