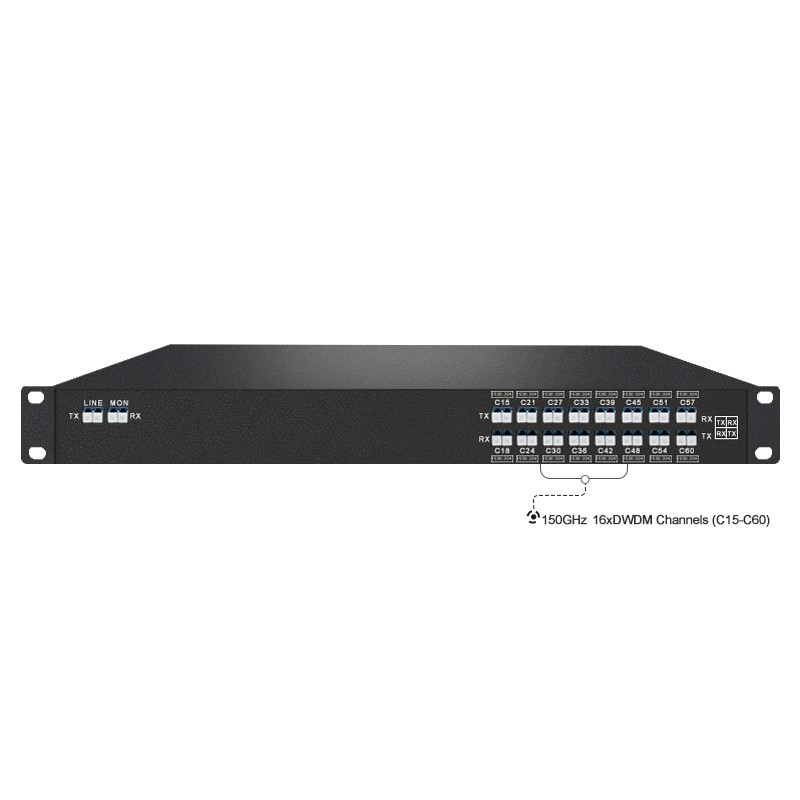

150GHz 32CH DWDM マルチプレクサ デマルチプレクサ
製品説明 150GHz 16ch DWDM は完全パッシブ DWDM デバイスで、低挿入損失 (波長ポート＜4 dB) をサポートし、DWDM 転送システムで 800G x 16ch ビジネスをサポートします. 150 GHz 16CH DWDM 仕様 150GHz 16CH DWDM 波長表
- 製品説明
製品説明
150GHz 16ch DWDM は完全パッシブ DWDM デバイスであり、低挿入損失 (波長ポート＜4 dB) をサポートし、DWDM 転送システムで 800G x 16ch ビジネスをサポートします。
150GHz 16CH DWDM仕様
| 波長 | 1529.553nm～1566.723nm | チャンネル間隔 | 150GHz |
| チャネル通過帯域 | ±0.5nm | テクノロジー | AAWG |
| 挿入損失 | 6dB以下 | リンクロス | 12dB以下 |
| 中心波長精度 | ±0.05nm | トータルクロストーク | 5dB以上 |
| -0.5dB帯域幅 | 90GHz以上 | -3dB帯域幅 | 150GHz以上 |
| リターンロス | 40dB以上 | 指向性 | 40dB以上 |
| 偏波モード分散 | 1.0ps以下 | 偏波依存損失 | 0.7dB以下 |
| チャンネルアイソレーション |
隣接 10dB以上 非隣接- 22dB 以上 |
温度 |
動作時 -5 ～ 65 度 保管時 -40 ～ 85 度 |
| 正味重量 | 3.0KG | 寸法(高さ×幅×奥行き) | 44×440×230mm |
150GHz 16CH DWDM波長表
| チャネル | 頻度 | 波長 | チャネル | 頻度 | 波長 |
| # | (テラヘルツ) | (nm) | # | (テラヘルツ) | (nm) |
| C60 | 196.00 | 1529.553 | C36 | 193.60 | 1548.515 |
| H58 | 195.85 | 1530.725 | H34 | 193.45 | 1549.715 |
| C57 | 195.70 | 1531.898 | C33 | 193.30 | 1550.918 |
| H55 | 195.55 | 1533.073 | H31 | 193.15 | 1552.122 |
| C54 | 195.40 | 1534.250 | C30 | 193.00 | 1553.329 |
| H52 | 195.25 | 1535.429 | H28 | 192.85 | 1554.537 |
| C51 | 195.10 | 1536.609 | C27 | 192.70 | 1555.747 |
| H49 | 194.95 | 1537.792 | H25 | 192.55 | 1556.959 |
| C48 | 194.80 | 1538.976 | C24 | 192.40 | 1558.173 |
| H46 | 194.65 | 1540.162 | H22 | 192.25 | 1559.389 |
| C45 | 194.50 | 1541.349 | C21 | 192.10 | 1560.606 |
| H43 | 194.35 | 1542.539 | H19 | 191.95 | 1561.826 |
| C42 | 194.20 | 1543.730 | C18 | 191.80 | 1563.047 |
| H41 | 194.05 | 1544.924 | H16 | 191.65 | 1564.271 |
| C39 | 193.90 | 1546.119 | C15 | 191.50 | 1565.496 |
| H38 | 193.75 | 1547.316 | H13 | 191.35 | 1566.723 |
人気ラベル: 150ghz 32ch dwdm mux demux、中国 150ghz 32ch dwdm mux demux サプライヤー、メーカー、工場
←
上一条: 無

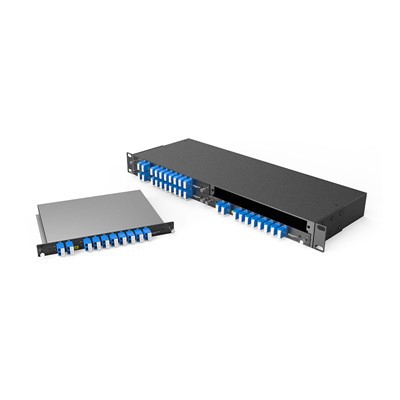

次条: 8チャネルLGX DWDM
→
