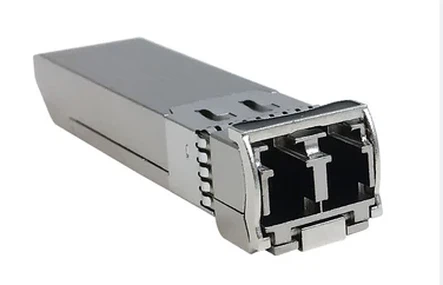

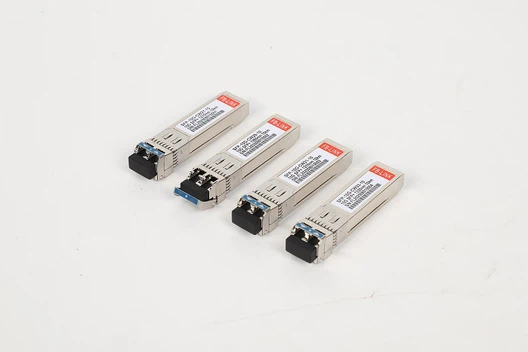

エンタープライズ ネットワーク向けのトップ 10GBASE SFP+ トランシーバー





10G が依然として重要な理由 (ベンダーが何と言っているかにもかかわらず)



ほら、わかってるよ。どの業界誌も 25G、40G、100G を推奨しています。マーケティング資料を見ると、2025 年に 10G リンクを実行するのはなんとなく恥ずかしいような気がします。しかし、Dell'Oro Group のデータが実際に示しているのは次のとおりです。LR モジュールだけで、全 10G SFP+ 出荷量の 60% 以上を占めています。それは従来の引き継ぎではなく、-積極的な購入です。

経済学は恐ろしく単純です。 48- ポートの 10G スイッチのコストは、25G スイッチの約 3 分の 1 です。光学系も同様の価格曲線に従います。圧倒的多数のエンタープライズ ワークロードでは、{7}}ファイル サーバー、VoIP アグリゲーション、セキュリティ アプライアンスの接続、-10 km ～ 10 ギガビット未満の建物間のリンクが、十分以上のスループットを提供します。オーバープロビジョニングは優れたエンジニアリングではありません。それは予算の配分の間違いです。

誰も公然と議論しない別の要因があります。 10G インフラストラクチャのトラブルシューティングは、より高速な代替手段よりも大幅に簡単です。-光学的マージンはより寛容です。ケーブル プラントの要件はそれほど厳しくありません。 CFO がネットワークがダウンした理由を尋ねたとき、シングルモード ファイバの波長分散係数について説明するのは、誰もがやりたい会話ではありません。-



SR の質問: 思ったより単純、必要以上に厄介





価格プレミアムはかなりの額になります。-多くの場合 3 倍-ですが、2 月の寒波中にウェアハウス集約スイッチの光接続が失われたことを発見すると、かなりの費用がかかります。



エンジニアが「万が一に備えて」すべての導入に工業グレードのモジュールを指定しているのを見てきました。{0}これは無駄です。また、商用グレードの光学系を備えた屋上の無線バックホール設備を安価で提供しているエンジニアも見かけました。-それはさらに悪いことです。



LR: 誰も評価しない主力製品



シングルモードの距離を超えた利点-

シングルモード ファイバー（通常は OS2、9 ミクロン コア）は、生の到達距離仕様を超える利点を提供します。より小さいコア直径によりモード分散が完全に排除され、短いリンクでもよりクリーンな信号特性が生成されます。これにより、ビット エラー率が低下し、DOM 読み取りの一貫性が高まり、平均故障間隔が長くなります。

シングルモード ファイバーはマルチモードよりも高価であるという-反論-は、長年にわたって正確ではありませんでした。コネクタとケーブルの価格差は、大規模な場合には無視できます。設置にかかる人件費は同一です。唯一意味のあるコスト差はトランシーバー自体であり、LR モジュールは現在、信頼できるサードパーティ サプライヤーから 15 ドル未満で販売されています。-



LR が失敗したとき (実際に失敗した場合)

LR モジュールが一貫した問題を引き起こすシナリオが 1 つあります。それは、混合モードのインフラストラクチャです。-誰かが-おそらく予算に制約のある拡張プロジェクト中-に-新しい建物にマルチモード ファイバーを敷設します。数年後、ネットワークの更新により全体的に LR が指定されました。新しいスイッチは LR 光学系を搭載して展開されます。誰も物理層のドキュメントをチェックしません。ビルディング C へのリンクが確立できません。

これは常に発生します。 LR トランシーバーはマルチモード ファイバーでは機能しません。コア直径の不一致により、直ちに信号損失が発生します。正常な機能低下や警告はありません。-単にポートが停止し、エンジニアがモジュールの交換に 2 時間を費やしてから、誰かが最終的にケーブル経路を追跡するだけです。





拡張リーチ: ER および ZR に関する考慮事項



10 キロメートルを超えると、光学工学の要求がかなり厳しくなります。 10GBASE-ER 仕様は、1550nm の波長を使用して到達距離を 40km まで拡張し、外部変調レーザーを使用すると、. 10GBASE-ZR は 80km まで到達します。



LRMの奇妙さ



10GBASE-LRM は市場で独特の地位を占めています。これは、特定の問題（{4}}従来のマルチモード ファイバー プラントを介した 10G 接続）を解決するために存在し、どのようなシナリオにも最適化されずに適切に解決します。

仕様: 波長 1310nm、FDDI- グレードのマルチモードで 220 メートル、モーダル効果を処理するための電子分散補償。一部の実装 (特に Cisco) はシングルモードで 300 メートルまで延長されるため、製品の位置付けがさらに混乱します。-



モードコンディショニングパッチケーブルの要件

ここで、LRM が本当に厄介になります。 OM1 または OM2 ファイバーを介した導入には、トランシーバーとファイバー プラントの間にモード コンディショニング パッチ ケーブルが必要です。これらはオプションではありません。-これがないと仕様が満たされません。パッチ ケーブル自体は高価ではありませんが、在庫が複雑になり、追加の接続ポイントが発生し、さらに間違って取り付けられる可能性があります。

OM3 および OM4 ファイバーでは、モード調整は必要ありません。ここで疑問が生じます。ファイバー プラントがすでに OM3/OM4 である場合、なぜ単に SR モジュールを使用してより良い距離を実現しないのでしょうか?

通常、その答えは、パッチ パネルまでのグレード OM3、壁を通る従来の OM1 を混合する既存のファイバーの配線に関係します。{0} LRM は、最大距離が影響を受ける場合でも、SR よりも異種環境をより適切に処理します。



私の正直な意見

LRM モジュールは、その関連性が失われている過渡的なテクノロジーを表しています。マルチモード インフラストラクチャが SR 距離をサポートできない場合、通常は、専用トランシーバを使用して従来のプラントの制限に対処するのではなく、新しいファイバを実行するのが正しい答えです。進行中のトラブルシューティングの複雑さ、最大距離の短縮、および停電中の午前 2 時に必要なときにモード調整ケーブルが置き忘れられたり、ラベルが貼られたり、紛失したりする可能性がほぼ確実であることを考慮すると、コストの計算は大幅に変わります。-



サードパーティ製トランシーバー: 実際の状況



ベンダーの FUD は非常に疲れるので、この問題に直接対処しましょう。

Cisco、Juniper、Arista、その他の主要なネットワーク メーカーは、自社ブランドの光学部品を購入することを望んでいます。これらの光学部品の価格は、サードパーティ製の代替品の 5{1}}10 倍という大幅な割増価格が設定されています。-非 OEM モジュールが検出された場合に警告を表示するように機器を設定しています。{7}}一部のプラットフォームでは、サードパーティの光学系を有効にするために明示的な設定コマンドが必要です。



実際何が違うのでしょうか？

物理トランシーバーは、II-VI (旧名 Finisar)、Lumentum、Broadcom、Source Photonics、およびいくつかの中国メーカーなどの少数の企業によって製造されています。 OEM トランシーバーはこれらの同じ施設から提供されることが多く、主にベンダーを識別する EEPROM 内のファームウェア コーディングによって区別されます。

サードパーティのモジュールは、互換性のある識別文字列を表示するようにコード化されています。-光学コンポーネント-レーザー、光検出器、ドライバー IC-は機能的に同一です。これらは同じ MSA 仕様に従って構築されています。これらは同様の (場合によっては同一の) 品質管理プロセスを受けます。



保証に関する質問

大手機器ベンダーは、サードパーティ製トランシーバーの使用によってハードウェア保証を無効にすることはできません。{0}}これは、米国ではマグナソン-モス保証法に基づいて法的に確立されています。ベンダーはトランシーバー自体のサポートを拒否し、スイッチの保証請求を受け入れる前に OEM 光学系の問題を再現するよう要求する場合があります。-ただし、保証は引き続き有効です。

そう言われました。ダウンタイムに 1 時間あたり 50,000 ドルの費用がかかるミッションクリティカルなインフラストラクチャを導入している場合、トランシーバーごとに節約できる数百ドルは、トラブルシューティング サイクルの延長のリスクに対して無関係になります。- TAC が光学系のせいにできない場合は、サポートへの電話が迅速に進みます。



実践的な推奨事項

ベンダー サポートの応答時間が重要なコア インフラストラクチャには OEM トランシーバーを使用します。アクセス レイヤのデプロイメント、ラボ環境、非実稼働ネットワーク、および修理よりも交換が有利な計算上のあらゆる場所には、サードパーティ モジュールを使用します。-意思決定の根拠を文書化して、次のエンジニアが、なぜ建物 A には Cisco の光学系が搭載されているのに、建物 B には FS.COM モジュールが搭載されているのかを理解できるようにします。



DOM/DDM: 思っている以上に重要





Digital Optical Monitoring（DOM、Digital Diagnostic Monitoring の略で DDM とも呼ばれます）は、トランシーバーの動作パラメータをリアルタイムで可視化します。{0} SFF-8472 仕様ではインターフェイスが定義されています。実装の品質は異なります。



利用可能なパラメータ

トランシーバー温度

電源電圧

送信バイアス電流

送信出力電力 (dBm)

受信入力電力 (dBm)

受信電力の測定値だけでも DOM 機能が正当化されます。今日の RX パワーが -3 dBm、来月は -12 dBm を示すリンクは、コネクタの汚れ、ファイバの劣化、またはトランシーバの故障が近づいていることを示しています。 DOM を使用しない場合、リンクが完全に失敗したときに問題が見つかります。



バイアス電流とレーザーエージング

ここでは、ほとんどのドキュメントには記載されていないものを示します。レーザーの出力パワーは、半導体材料が劣化するにつれて時間の経過とともに低下します。トランシーバーは、安定した出力を維持するためにバイアス電流を増加することで補償します。数か月にわたってバイアス電流の傾向を監視すると、実際の障害が発生する前に寿命が近づいていることがわかります。--

導入時に 25mA のバイアス電流を示し、2 年後には 45mA を示すトランシーバーは、何かを伝えています。聞く。



プラットフォームのサポートバリエーション

すべてのスイッチが同じように DOM データを公開するわけではありません。一部には特定のコマンドが必要です。過去の傾向を表示せずに現在の値のみを表示するものもあります。古いラインカードでは DOM をまったくサポートしていないものもあります。 DOM によって計画外の停止が回避されると考える前に、監視機能を検証してください。



10GBASE-T: 銅線例外



SFP+ スロットはファイバー トランシーバーに限定されません。. 10GBASE-T モジュールは、標準の Cat6a/Cat7 ケーブル配線を使用して RJ{6}}45 接続を提供し、ファイバーベースのスイッチング インフラストラクチャを銅線接続されたデバイスとブリッジします。-。



電力の問題

ここに問題があります。10GBASE-T トランシーバーは、同等の光トランシーバーよりも大幅に多くの電力を消費します。 Cisco の SFP-10G-T-X は 30 メートルで 2.5W を消費します-LR モジュールの約 2.5 倍です。これにより、熱的な制約が生じ、スイッチごとに導入できる 10GBASE-T モジュールの数が制限されます。

多くのプラットフォームでは、10GBASE-T の展開を特定のポートに明示的に制限したり、最大数を課したりしています。これらのモジュールを指定する前に、互換性マトリックスを確認してください。



銅が意味をなすとき

ファイバーがまだ終端されていないサーバー接続

レガシーインフラストラクチャの統合

10G を必要とするデスクトップ展開 (まれですが、存在します)

ファイバーの設置が不可能な状況



銅がそうでない場合

30 メートルを超える距離（現実的には、電力制限のため、100 メートル イーサネット仕様は SFP+ 10GBASE-T モジュールには適用されません）-

電力と熱の制約が重要となる高密度導入-

最初からファイバーを指定できる新構造



DAC と AOC: 誰も言及しない代替案





実際にトランシーバーを選択する: 意思決定の枠組み





上記のすべてを終えた後、選択プロセスはいくつかの簡単な質問に減ります。



リンクはどれくらいの距離にまたがる必要がありますか?

DACケーブル	10GBASE-T SFP+	SR	LRM	LR	ER	ZR (専門家に依頼)
3m未満	銅線インフラストラクチャ上で 3 ～ 50 メートル	OM3/OM4 マルチモードファイバーで 300m 未満	レガシー マルチモード ファイバーで 220m 未満	シングルモード ファイバーで 10km 未満-	40km未満	80km未満





10GBASE SFP+ エコシステムは、導入の決定を比較的予測可能にする成熟度を達成しました。テクノロジーは機能します。基準は安定しています。価格はコモディティレベルまで圧縮されました。依然として課題は、トランシーバーの仕様を実際のインフラストラクチャの条件に一致させることです。{6}このタスクには、単にリファレンス アーキテクチャから構成をコピーするのではなく、物理層の基礎を理解する必要があります。

ほとんどの 10G 導入は、トランシーバーの選択が間違っていることが原因ではなく、既存のファイバー プラント、コネクタの清浄度、または環境条件に関する誤った仮定が原因で失敗します。最適なトランシーバーとは、特定の環境で確実に機能することが確認されており、機能しない場合にサポートしてくれるサプライヤーから購入したものです。
